Il calibro per saldatura è uno strumento di controllo semplice nella forma, ma molto utile nella pratica. Serve a verificare la geometria del cordone, soprattutto nei cordoni d’angolo, e a controllare alcuni difetti superficiali che possono compromettere la qualità del giunto. In officina viene usato per confrontare ciò che è stato realmente saldato con ciò che richiede il disegno tecnico, la specifica interna o la norma applicabile.
Non misura la saldatura “in generale”: misura dimensioni concrete, come lato del cordone, gola, altezza, convessità, concavità, undercut e disallineamento. Per questo è uno strumento molto presente in carpenteria metallica, cantieri, manutenzione industriale e ispezione qualità. Anche nei lavori più semplici, un controllo rapido con il calibro aiuta a capire se il cordone è sottodimensionato, eccessivo o fuori tolleranza.
Caratteristiche del calibro per saldatura
Con questa espressione si indicano diversi strumenti di misura per l’ispezione delle saldature, accomunati da un obiettivo preciso: verificare la conformità del cordone rispetto a dimensioni e requisiti del progetto. Il modello più noto è il calibro per cordoni d’angolo, spesso chiamato fillet weld gauge, usato per misurare la leg, cioè il lato del cordone, e la throat, cioè la gola effettiva. Nei cordoni d’angolo a 90 gradi la relazione tra le due grandezze è geometrica, quindi non basta guardare il cordone: serve una misura reale, soprattutto quando il giunto deve rispettare valori minimi di resistenza o limiti di accettazione ben definiti.
La funzione principale è il controllo dimensionale del cordone. In pratica il calibro viene appoggiato sul giunto e permette di capire se il cordone ha la dimensione richiesta. In molti contesti è usato anche per controllare convessità e concavità, altezza del rinforzo, sotto-riempimento, undercut e, nei modelli più completi, anche il disallineamento hi-lo e l’angolo di preparazione prima della saldatura. Per questo esistono strumenti molto semplici, pensati solo per la verifica del fillet, e strumenti multiuso più completi, spesso usati dagli ispettori.

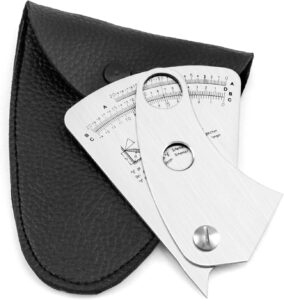

Le varianti principali coprono esigenze diverse. Ci sono i set di calibri a lamelle o a profili, che funzionano per confronto con dimensioni standard; i calibri regolabili, con scala graduata e parti mobili, che permettono di leggere in modo continuo il valore misurato; i calibri multiuso, come bridge cam, weld-check e strumenti simili, che uniscono più controlli in un solo corpo; e i kit di ispezione che raccolgono più strumenti in una valigetta. Esistono anche modelli progettati per norme specifiche, con scale e riferimenti pensati per lavorare secondo criteri AWS o ISO.
Dal punto di vista del contesto d’uso, il calibro per saldatura non dipende dal processo di saldatura in sé, ma dalla geometria del cordone. Può quindi essere impiegato su MIG/MAG, TIG, MMA, FCAW, SAW e in generale su tutte le saldature che producono cordoni d’angolo o cordoni accessibili visivamente. È usato su acciai al carbonio, inox, alluminio e altre leghe metalliche, purché il giunto sia visibile e pulito. Per carpenteria strutturale, tubazioni, serbatoi, manutenzione impianti e controlli in cantiere resta uno degli strumenti più pratici da portare sul pezzo.
La differenza tra impiego hobbistico, professionale e da officina riguarda soprattutto il livello di complessità e di ripetibilità richiesto. In ambito hobbistico può bastare un set essenziale di profili o un calibro base con scala metrica chiara, utile per capire se il cordone è coerente e uniforme. In ambito professionale, invece, diventano interessanti i modelli multiuso, la doppia scala metrica e imperiale, le incisioni ben leggibili e, quando serve, la possibilità di taratura. In officina o in azienda la priorità cambia ancora: servono strumenti robusti, standardizzati, facili da usare da più operatori e compatibili con le procedure interne di qualità.
Un aspetto spesso trascurato è che il calibro non sostituisce l’ispezione visiva, ma la rende più precisa. Prima si osserva il cordone, poi lo si misura. Se la superficie è sporca, verniciata o coperta da scoria, la lettura diventa poco affidabile. Per questo il calibro funziona bene solo dentro una procedura corretta di controllo, non come strumento isolato.
Come scegliere il calibro per saldatura
La prima valutazione riguarda il tipo di misura che si vuole effettuare davvero. Se l’obiettivo è controllare solo la dimensione di un cordone d’angolo, un calibro semplice o un set di lamelle può essere sufficiente. Se invece il lavoro richiede verifiche frequenti su altezza del cordone, undercut, convessità, concavità, offset e angolo di preparazione, conviene orientarsi su un calibro multiuso. La scelta sbagliata più comune è acquistare uno strumento troppo semplice per un uso che richiede più misure, oppure uno strumento complesso che poi non viene letto correttamente.
Il campo di misura è un criterio decisivo. Un calibro deve coprire le dimensioni dei cordoni che si incontrano più spesso nel proprio lavoro. Se si lavora su carpenteria leggera, piccoli telai o manutenzione generale, bastano spesso range contenuti; se invece ci si occupa di strutture, tubazioni o giunti di maggior spessore, servono strumenti con intervalli più ampi e scale leggibili con chiarezza. Anche il passo di lettura conta: una scala metrica ben marcata aiuta molto in officina, mentre la doppia scala metri/pollici è utile se si consultano manuali o codici internazionali.
Conta molto anche la compatibilità con il tipo di giunto. I calibri per cordoni d’angolo standard sono pensati per giunti con angoli tipici, intorno a 80-100 gradi. Se il cordone è su geometrie diverse, o su configurazioni poco accessibili, serve verificare che il modello sia adatto. Usare un calibro non coerente con l’angolo del giunto porta facilmente a misure fuorvianti. Lo stesso vale per superfici irregolari o mal preparate: prima si pulisce il pezzo, poi si misura.
Dal punto di vista costruttivo, il materiale fa la differenza nell’uso quotidiano. Acciaio inox e alluminio anodizzato sono più indicati per resistere a umidità, sporcizia, spruzzi e corrosione. Le incisioni o le scale devono essere ben leggibili, meglio se permanenti e con contrasto elevato, perché in officina e in cantiere la luce non è sempre ideale. Se i numeri si consumano in fretta, il calibro perde utilità molto prima di rompersi.
Anche ergonomia e robustezza pesano più di quanto sembri. Uno strumento facile da impugnare con i guanti, con bordi non taglienti e parti mobili solide, si usa davvero con continuità. Nei contesti operativi il calibro viene toccato spesso, appoggiato su superfici metalliche, riposto e ripreso molte volte durante la giornata. Se è scomodo o delicato, finisce per essere usato meno e in modo meno affidabile.
Per un uso professionale, la possibilità di taratura o di verifica rispetto a standard riconosciuti è un vantaggio concreto. Non serve sempre per un controllo occasionale, ma diventa importante quando lo strumento entra in procedure di qualità, collaudi o controlli documentati. In un ambiente regolato, la tracciabilità delle misure e il controllo periodico dello stato del calibro sono parte del lavoro, non un accessorio opzionale.
Un altro criterio utile è la chiarezza delle istruzioni. I calibri per saldatura non sono difficili in assoluto, ma richiedono un posizionamento corretto. Un modello con manuale chiaro, esempi illustrati e indicazioni sulla lettura riduce gli errori di interpretazione, soprattutto per chi non li usa ogni giorno. Nei prodotti più completi questo aspetto è ancora più importante, perché una scala letta male può far sembrare conforme un cordone che non lo è, o viceversa.
Nessun prodotto trovato.
Prezzi
Le fasce di prezzo per i calibri per saldatura sono abbastanza ampie, perché la categoria comprende strumenti molto diversi tra loro. I modelli più economici sono in genere set semplici di lamelle o calibri base con funzioni limitate. Possono costare indicativamente da circa 10 a 30 euro, a seconda della qualità costruttiva, del materiale e della leggibilità delle scale. Sono adatti a un impiego saltuario o hobbistico, quando l’obiettivo è avere un riferimento pratico e non una dotazione completa da ispezione.
Nella fascia intermedia si trovano i calibri regolabili e alcuni strumenti multiuso di buona qualità. Qui i prezzi possono salire grossomodo da 30 a 100 euro, con variazioni dovute a marca, materiali, precisione delle lavorazioni e presenza di doppia scala metrica e imperiale. In questa fascia rientrano spesso i modelli che uniscono leggibilità buona, costruzione solida e una versatilità sufficiente per l’uso in piccole officine, per manutenzioni e per controlli ripetuti sul campo.
La fascia professionale comprende i calibri multiuso di livello più alto, i kit di ispezione e gli strumenti con finiture migliori, scale incise in modo permanente, maggiore robustezza e, in alcuni casi, possibilità di taratura o supporto alla gestione metrologica. Qui i prezzi possono superare facilmente i 100 euro e arrivare anche a importi più alti per i kit completi, soprattutto se includono più strumenti, custodia e documentazione tecnica. In questi casi il costo non dipende solo dalla forma del calibro, ma dall’affidabilità nel tempo, dalla ripetibilità della misura e dalla coerenza con le procedure di qualità.
Tra prodotto economico e prodotto professionale non cambia soltanto il numero di funzioni. Cambia la durata della lettura nel tempo, la resistenza all’uso intensivo, la chiarezza delle scale e la fiducia con cui si può usare lo strumento in un controllo formale. Un calibro economico può essere più che sufficiente per lavori occasionali, mentre per un’attività che produce o ispeziona saldature in modo continuativo conviene investire in uno strumento più stabile, soprattutto se deve essere usato da operatori diversi e in condizioni ambientali non ideali.
Quando il prezzo sale, spesso si paga anche la praticità operativa: custodia migliore, parti più robuste, possibilità di leggere più parametri in un unico strumento e maggiore compatibilità con gli standard di lavoro. Non sempre serve il massimo livello disponibile, ma scegliere solo in base al costo iniziale può portare a sostituzioni frequenti o a controlli meno affidabili. Nel caso dei calibri per saldatura, il valore reale sta nella precisione utile al lavoro quotidiano, non nell’estetica dello strumento.
